Как холодильному оборудованию соответствовать экологическим требованиям: решение WaterLoop как альтернатива

Фото: bbernard/Shutterstock/Fotodom

Среди международных соглашений, регулирующих производство и использование химических веществ, особое место занимает Кигалийская поправка к Монреальскому протоколу, призванному предотвратить истощение озонового слоя Земли. Данная поправка направлена на сокращение потребления гидрофторуглеродных (ГФУ) хладагентов, широко использующихся в холодильном оборудовании. Россия признает данное соглашение, а значит, и берет на себя целый ряд обязательств. Среди них и требование сокращения потребления ГФУ на 35% от базового уровня в 2025 году. Это вынуждает участников рынка искать новые технические решения для обеспечения своих объектов искусственным холодом.

Как известно, в продуктовом ритейле в последние годы активно развивается формат малых магазинов. Ожидается, что этот тренд и далее сохранится. В небольших магазинах низкотемпературное оборудование, как правило, работает на встроенном холоде и использует в качестве хладагента пропан (R290), который соответствует зеленой повестке благодаря низкому потенциалу глобального потепления (ПГП=3). В то же время среднетемпературное холодильное оборудование зачастую работает на выносном холоде, и там до сих пор используется хладон R404a, относящийся к группе ГФУ.

Фото: didiapriansa/Shutterstock/Fotodom

Как соответствовать зеленой повестке?

Какие же альтернативы могут позволить ритейлерам соответствовать требованиям сокращения ГФУ для среднетемпературного холодильного оборудования? Рассмотрим возможные решения.

• Например, углекислота (CO₂) – эффективный хладагент. Однако текущие сложности с поставками специализированных компонентов и электроники ограничивают его массовое внедрение, что критично для ритейла, учитывая ежегодное открытие более 3 тыс. новых магазинов и плановые реконструкции. Дополнительным препятствием является недостаточная квалификация монтажных и сервисных организаций для работы с CO₂-системами по всей стране.

• Другой вариант – аммиак (NH₃). Хотя он укладывается в зеленую повестку, но его токсичность делает маловероятным применение в продуктовых магазинах.

• Есть еще альтернатива в виде смесевых хладагентов, которые производятся за счет добавления к традиционным ГФУ горючих компонентов. Таким образом, получаются слабогорючие хладагенты, или, как они классифицируются за рубежом, A2L. В Российском законодательстве нет такой классификации, и поэтому такого рода хладагенты подпадают под группу сред № 1, что влечет за собой регистрацию систем с небольшими заправками объектов (уровня типовых дискаунтеров) в Ростехнадзоре. Тем не менее, эти хладагенты будут иметь место в ближайшем будущем, но в основном в качестве ретрофита на существующих системах.

Получается, что для среднетемпературного холодильного оборудования остается вариант использовать «встройку» с заправкой пропаном до 150 г. Однако полная модернизация магазина с переходом на встроенное охлаждение имеет ряд существенных недостатков, среди которых можно выделить повышенный уровень шума из-за работы компрессора и вентилятора конденсатора на каждом холодильнике. Кроме того, тепло, выделяемое в процессе охлаждения, накапливается непосредственно в торговом зале. Это вынуждает использовать дополнительные системы для его отвода (вентиляция и кондиционирование воздуха), что приводит к росту эксплуатационных расходов.

Система WaterLoop

Источник: «Ридан»

Выходом из сложившейся ситуации для продуктового ритейла может стать использование решения WaterLoop от российской компании «Ридан». WaterLoop (дословный перевод – «водная петля») – это проверенное временем решение, успешно зарекомендовавшее себя в европейских странах. В России особого спроса на данную технологию не было, поскольку вопрос сокращения использования ГФУ ранее так остро не стоял. В чем же ее суть?

В холодильном оборудовании с децентрализованными системами и дозированной заправкой R290 (до 150 г) традиционный воздушный конденсатор заменен на жидкостной. Отвод теплоты в окружающую среду обеспечивает та самая «водяная петля» за счет циркуляции теплоносителя через пластинчатые конденсаторы в холодильной мебели и воздушный теплообменник на улице, которая при необходимости направляется на отопление помещений магазина или нагрев воды. В качестве теплоносителя рекомендуется использовать водный раствор пропиленгликоля с концентрацией 45%.

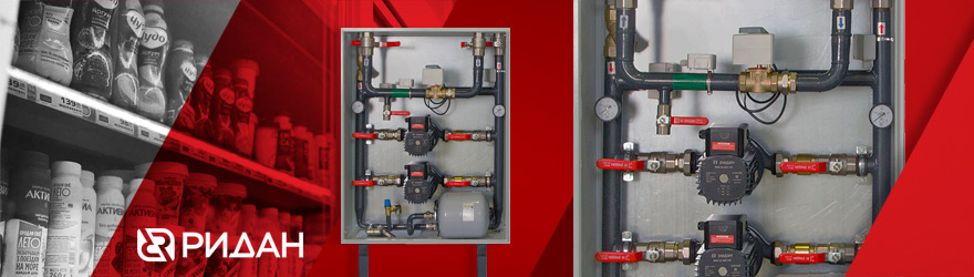

Это решение широко доступно и подходит даже для северных регионов. Сердцем такой системы является гидромодуль. Он включает в себя два насоса, которые обеспечивают циркуляцию теплоносителя в петле. При этом резервный насос подхватывает работу основного в режиме выравнивания моторесурса либо на случай аварии. Для поддержания требуемой температуры теплоносителя в контуре предусмотрен трехходовой клапан, а температурное расширение компенсирует расширительный бак. За корректную и бесперебойную работу гидромодуля и вентиляторов воздушного теплообменника отвечает контроллер, установленный в щите автоматизации с необходимым набором датчиков. При возникновении критических аварий подается сигнал через систему мониторинга холодильного оборудования.

Преимущества WaterLoop

Рассмотрим основные преимущества технологии WaterLoop.

• Во-первых, это снижение уровня шума благодаря отказу от вентиляторов на конденсаторах встроенных агрегатов.

• Во-вторых, эффективный отвод теплоты из торгового зала без необходимости установки дополнительных систем вентиляции и кондиционирования.

• В-третьих, простота монтажа. Гидромодуль, наружный теплообменник, холодильная мебель со встроенным агрегатом поставляются в заводской готовности и не требуют высокой квалификации специалистов для их размещения, обвязки и заправки на объекте.

Многолетний опыт в области холодо- и теплоснабжения позволяет компании «Ридан» предоставлять профессиональную техническую поддержку при расчете и проектировании решений с технологией WaterLoop. Готовые решения в виде гидромодуля со щитом управления и узлом обвязки подойдут для широкого перечня потребителей. Предлагаемые комплекты унифицированы, что позволяет оснастить объекты с различной конфигурацией и узким модельным рядом.
